Corte a laser de tubos quadrados

Envie seu desenho e informe o material, a dimensão externa, a espessura da parede, o comprimento e a quantidade. Nossa equipe poderá analisar os dados do projeto e orientar a elaboração do orçamento.

Corte de tubos quadrados para fabricação

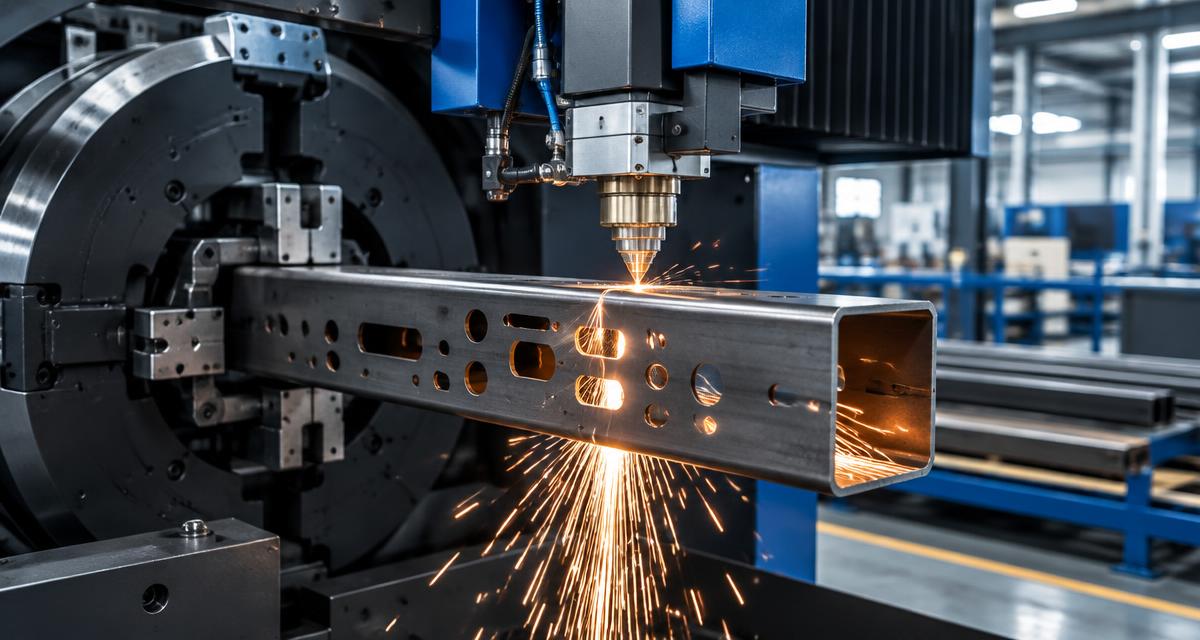

O corte a laser pode produzir contornos e aberturas diretamente nas faces do tubo, reduzindo etapas de marcação e corte manual. Conforme o equipamento, o material e a geometria, o processo pode atender peças com furos, rasgos, recortes de extremidade e encaixes.

A viabilidade, a tolerância e o acabamento dependem das características do tubo e do processo. Dimensão externa, espessura, comprimento, material, fixação e geometria devem ser avaliados antes da confirmação do serviço.

Aplicações

O corte de tubos quadrados pode ser considerado em projetos como:

• Estruturas e suportes metálicos
• Bases, chassis e proteções de máquinas
• Componentes para equipamentos industriais e agrícolas
• Mobiliário e elementos arquitetônicos
• Conjuntos soldados, gabaritos e protótipos
• Peças com furos, rasgos e encaixes para montagem

A aplicação final pode exigir revisão de fabricação, montagem e dimensionamento estrutural. A descrição do serviço não confirma, por si só, que uma peça atende aos requisitos estruturais do projeto.

Como solicitar um orçamento

• Envie um desenho CAD ou PDF cotado. Consulte a equipe sobre os formatos aceitos.
• Informe material ou especificação, dimensão externa, espessura, comprimento e quantidade.
• Indique acabamento, tolerâncias especiais, prazo desejado e operações adicionais.
• Aguarde a confirmação da compatibilidade do desenho, da matéria-prima, do processo e das condições comerciais antes de liberar a produção.

Perguntas frequentes

Que dados devo informar para cotar um tubo quadrado?

Informe as dimensões externas, a espessura da parede, o material ou especificação, o comprimento, a quantidade e os requisitos de acabamento e tolerância. Um desenho cotado ajuda a equipe a avaliar a geometria.

Que tipo de arquivo devo enviar?

Um desenho CAD ou PDF cotado, com unidades, vistas, material e tolerâncias, ajuda na avaliação. Um croqui ou imagem pode explicar a intenção, mas talvez não contenha os dados necessários para fabricar a peça.

O corte a laser garante uma tolerância específica?

Não há uma tolerância única aplicável a qualquer tubo, material e geometria. Informe o requisito no pedido para que a equipe confirme o valor alcançável para o processo e o lote.

O peso apresentado em tabelas é garantido?

Não. O peso calculado é uma estimativa para uma seção geométrica ideal. Raios de canto, costura, tolerâncias, variação de espessura, composição e revestimento podem alterar a massa real. Para compra e controle, consulte a ficha técnica ou o certificado do fornecedor.

Nota técnica sobre tubo quadrado

Para estimativas geométricas, considere um tubo quadrado ideal, com paredes uniformes e cantos vivos:

• A é a dimensão externa do lado, em milímetros
• e é a espessura da parede, em milímetros
• b = A − 2e é a dimensão interna calculada
• ρ é a densidade adotada para estimar a massa

A condição geométrica é A > 2e > 0.

Área metálica da seção

S = A² − b², em mm².

Massa teórica por metro

m = S × ρ ÷ 1.000.000, em kg/m, quando S está em mm² e ρ em kg/m³. Com densidade adotada de 7.850 kg/m³: m = S × 0,00785.

Momento de inércia

I = (A⁴ − b⁴) ÷ 12, em mm⁴, para um eixo que passa pelo centro da seção.

Módulo elástico de seção

W = I ÷ (A/2), em mm³.

Raio de giração

r = √(I/S), em mm, usando I em mm⁴ e S em mm².

Essas fórmulas descrevem uma seção ideal. Tubos comerciais têm cantos arredondados e podem ter costura, tolerâncias dimensionais e variações de espessura; por isso, os resultados podem diferir dos valores de catálogo. As propriedades geométricas também não substituem o dimensionamento estrutural.

Exemplos geométricos calculados

Estimativas para aço com densidade adotada de 7.850 kg/m³. Valores arredondados; cantos considerados vivos.

• 40 × 40 × 2 mm — lado interno 36 mm, área 3,040 cm², massa teórica 2,386 kg/m, I 7,337 cm⁴, W 3,668 cm³, r 1,554 cm
• 50 × 50 × 2 mm — lado interno 46 mm, área 3,840 cm², massa teórica 3,014 kg/m, I 14,771 cm⁴, W 5,908 cm³, r 1,961 cm
• 60 × 60 × 3 mm — lado interno 54 mm, área 6,840 cm², massa teórica 5,369 kg/m, I 37,141 cm⁴, W 12,380 cm³, r 2,330 cm

Esses valores são calculados a partir da geometria e da densidade adotada. Não são pesos certificados, dimensões comerciais garantidas ou verificações de segurança estrutural.
