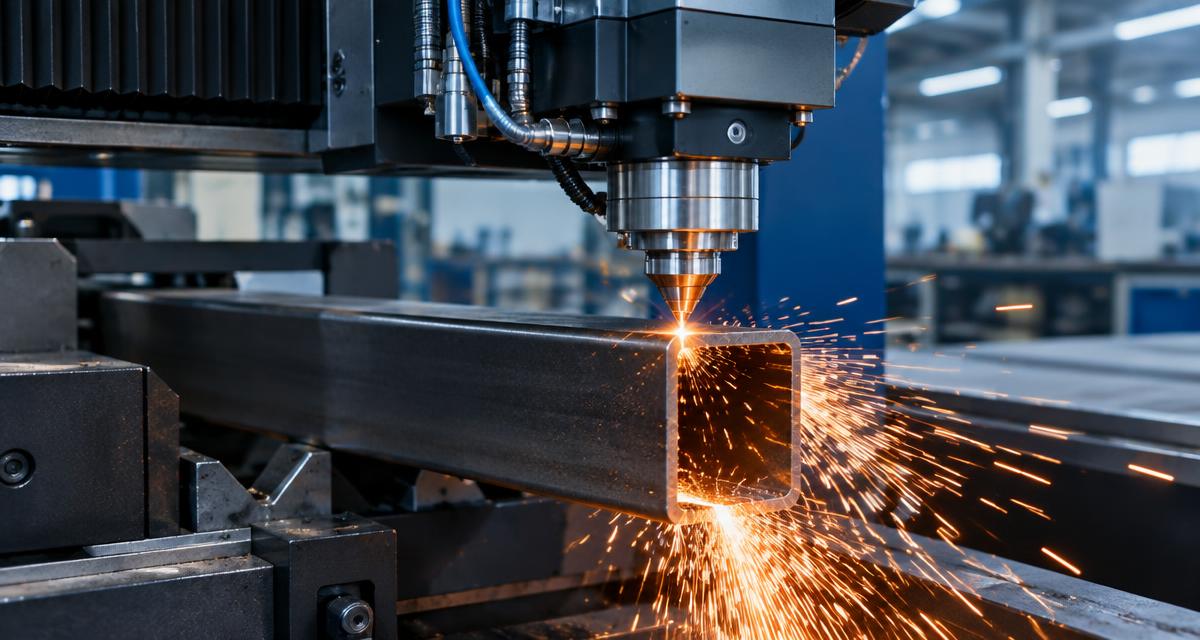

Corte a laser de tubos retangulares

Envie seu desenho e informe o material, as dimensões externas, a espessura da parede, o comprimento e a quantidade. A viabilidade depende da liga, da geometria e das características do tubo; nossa equipe poderá analisar esses dados e orientar a elaboração do orçamento.

Materiais atendidos

O corte pode ser avaliado para tubos retangulares de:

• Aço inoxidável
• Alumínio
• Aço carbono
• Latão
• Cobre

A liga ou especificação exata, a espessura e as dimensões do tubo precisam ser informadas no pedido. A compatibilidade e as condições de corte devem ser confirmadas antes da produção.

Corte para fabricação de peças e conjuntos

O corte a laser pode produzir contornos e aberturas nas faces do tubo, reduzindo etapas de marcação e corte manual. Conforme o equipamento, o material e a geometria, o processo pode atender peças com furos, rasgos, recortes de extremidade e encaixes.

Tolerância, acabamento e viabilidade dependem do material, das dimensões, da espessura, do comprimento, da geometria e da fixação. Informe os requisitos no desenho para avaliação antes da confirmação do serviço.

Aplicações

O corte de tubos retangulares pode ser considerado em projetos como:

• Estruturas e suportes metálicos
• Bases, chassis e proteções de máquinas
• Componentes para equipamentos industriais e agrícolas
• Mobiliário e elementos arquitetônicos
• Conjuntos soldados, gabaritos e protótipos
• Peças com furos, rasgos e encaixes para montagem

A aplicação final pode exigir revisão de fabricação, montagem e dimensionamento estrutural. O corte de uma peça não confirma, por si só, que ela atende aos requisitos estruturais do projeto.

Como solicitar um orçamento

• Envie um desenho CAD ou PDF cotado. Consulte a equipe sobre os formatos aceitos.
• Informe material e liga ou especificação, largura e altura externas, espessura, comprimento e quantidade.
• Indique acabamento, tolerâncias especiais, prazo desejado e operações adicionais.
• Aguarde a confirmação da compatibilidade do desenho, da matéria-prima, do processo e das condições comerciais antes de liberar a produção.

Perguntas frequentes

Quais materiais podem ser avaliados para corte?

A System Laser pode avaliar tubos retangulares em aço inoxidável, alumínio, aço carbono, latão e cobre. A liga, a espessura e as dimensões precisam ser informadas para confirmar a compatibilidade do processo.

Que dados devo enviar para cotação?

Informe o material ou especificação, largura e altura externas, espessura da parede, comprimento, quantidade e requisitos de acabamento e tolerância. Um desenho cotado ajuda na análise da geometria.

O corte a laser garante uma tolerância específica?

Não há uma tolerância única aplicável a qualquer material, dimensão e geometria. Informe o requisito no pedido para que a equipe confirme o valor alcançável para o processo e o lote.

Posso enviar somente uma imagem ou um croqui?

Sim, para uma avaliação inicial. Para confirmar a fabricação, a equipe poderá solicitar um desenho com dimensões, material e demais informações necessárias.

Nota técnica sobre a seção retangular vazada

Para estimativas geométricas, considere uma seção ideal, concêntrica e de espessura uniforme:

• B = largura externa, em milímetros
• H = altura externa, em milímetros
• t = espessura uniforme, em milímetros
• b = B − 2t = largura interna calculada
• h = H − 2t = altura interna calculada
• ρ = densidade adotada do material, em kg/m³

A condição geométrica é B > 2t e H > 2t.

Área metálica da seção

S = B × H − b × h, em mm².

Massa teórica por metro

m = S × ρ ÷ 1.000.000, em kg/m, quando S está em mm² e ρ em kg/m³.

Momentos de inércia pelos eixos centroidais

• Flexão em torno do eixo associado à altura H: Ix = (B × H³ − b × h³) ÷ 12, em mm⁴
• Flexão em torno do eixo associado à largura B: Iy = (H × B³ − h × b³) ÷ 12, em mm⁴

Módulos elásticos de seção

• Wx = Ix ÷ (H/2), em mm³
• Wy = Iy ÷ (B/2), em mm³

Essas fórmulas representam uma seção ideal com cantos vivos. Tubos comerciais têm cantos arredondados, costura e tolerâncias; portanto, os resultados podem diferir dos valores de catálogo. Para o cálculo da massa, use a densidade apropriada à liga e à especificação do material. A densidade do aço carbono não deve ser aplicada automaticamente a inox, alumínio, latão ou cobre.

As propriedades geométricas não substituem o dimensionamento estrutural, que depende também das propriedades mecânicas confirmadas, das cargas, dos apoios, do comprimento, das ligações, da estabilidade e da norma aplicável.

Exemplo geométrico ilustrativo

Tubo retangular ideal de aço carbono, com dimensões externas de 80 × 40 mm, espessura de 2 mm e densidade adotada de 7.850 kg/m³:

• Dimensões internas calculadas: 76 × 36 mm
• Área metálica: 464 mm², ou 4,64 cm²
• Massa teórica: 3,642 kg/m
• Ix: 13,118 cm⁴
• Iy: 38,974 cm⁴
• Wx: 6,559 cm³
• Wy: 9,744 cm³

O exemplo é calculado a partir da geometria ideal e da densidade adotada. Não representa peso certificado, especificação comercial garantida ou verificação de segurança estrutural.
